一、产品介绍

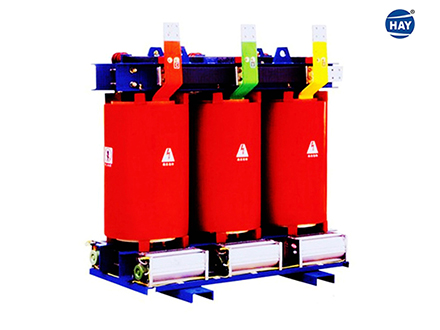

SCB10型环氧树脂浇注三相干式变压器具有安全，阻燃防火，无污染，可直接安装在负荷中心。免维护、安装简便。防潮性能好，停运后不经预干燥即可投入运行。损耗低，局部放电量低、噪音小、强迫风冷条件下可以120% 额定负载运行。自己备有完善的温度保护控制系统，为变压器安全运行提供可靠保障。
二、型号含义
以型号SCB□-□/□-□为例
S：表示三相变压器
C：表示环氧树脂浇注
B：表示箔绕
10：表示变压器性能水平，主要有10、11、13、15等
1000：表示变压器额定容量，以KVA为单位
10-0.4：表示变压器电压等级，以kV为单位
三、产品特点
1、线圈采用铜导线缠绕或箔绕，以玻璃纤维增强，环氧树脂不加填料真空干燥脱气脱湿整体浇注，机械强度高，抗短路，耐冲击能力强。
2、高压绕组首末端及中间分接抽头采用铜嵌件预埋结构，钢性好，便于调档，美观整齐。
3、铁芯采用优质晶粒取向冷轧硅钢片叠制，45度全斜多阶梯接缝。表面用树脂绝缘涂层覆盖，耐潮湿，防锈，降噪。
4、铁芯、夹件和线圈之间采用弹性件夹紧，使线圈处于稳定压紧状态，以降低噪音。
5、变压器按自冷设计，整体浇注的高(低)压线圈筒壁内部预留有纵向通风道，可配备强迫风冷装置(冷却风机)，采用强迫风冷装置后，可提高输出容量20%。
6、配有温控器，在低压线圈顶部的预埋孔内放置铂电阻(Pt100)。以监测变压器绕组温升，自动启停冷却风机并设有故障报警、超温报警和超温跳闸功能，为干式变压器提供可靠的过载保护装置，从而提高干式变压器运行的安全性。
四、产品结构

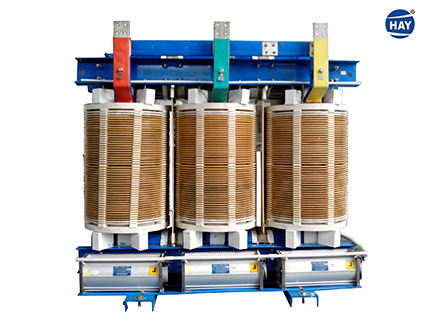

铁芯：铁芯选用优质晶粒取向冷轧硅钢片，三阶全斜接缝结构，芯柱采用F级无纬带绑扎，铁芯表面采用环氧树脂包封，降低了空载损耗，空载电流和铁皮噪声，夹件和紧回件经特殊表面处理，使产品外观质量有了进一步提高。
温控系统和风冷系统：采用横流顶吹式冷却风机，该冷却风机具有噪声小，风压高，外形美观等特点，增强了变压器的过载能力。温度控制采用智能温控仪，提高了变压器运行安全可靠性。
保护外壳和出线母排：保护外壳对变压器作进一步安全保护，防护等级有IP20、IP23等。外壳材料有铝合金、冷轧钢板，不锈钢等供用户选择。低压出线用标准母线排出线，侧出线和顶出线均可，也可为用户设计特殊出线方式。
五、执行标准
1、GB1094.11-2007 干式电力变压器
2、GB/T10228-2008 干式电力变压器技术参数和要求
3、GB1094.10-2003 电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙
4、JB/T10008-2004 6~500KV级变压器声级
5、JB/T56009-1998 干式电力变压器产品质量分等
